Основное назначение односторонних PCB:
Компьютерная периферия,телекоммуникация
HD-001
HD-002
HD-003
Plant
|
Односторонний PCB
1 |
Layers Настилы |
1 |
||
2 |
Cover plate type |
XPC、FR-1、FR-4、CEM-1、CEM-3 |
||
3 |
Copper thickness |
min мин |
70 um |
|
min мин |
18 um, 35 um |
|||
4 |
Monthly capacity |
20,000 m2 |
||
5 |
Production and processing dimensions |
max |
460*610mm |
|
min |
100*150mm |
|||
6 |
Finished board size |
max |
400*350mm |
|
min |
70*100mm |
|||
7 |
Processing thickness |
Max |
3.20mm |
|
Min |
0.80mm |
|||
8 |
Minimum line width |
0.20mm 0.20мм. |
||
9 |
Minimum spacing |
0.20mm 0.20мм. |
||
10 |
Minimum aperture |
Drilling |
0.30mm |
|
Punching |
0.60mm |
|||
11 |
Aperture tolerance |
±0.05mm |
||
12 |
Hole Tolerance |
±0.05mm |
||
13 |
Overall Accuracy |
Milling shape |
±0.20mm |
|
Chong shape |
±0.10mm |
|||
14 |
Minimum solder bridge |
0.15mm |
||
15 |
Hot song and bending |
Not MSD |
1.00% |
|
MSD |
0.75.% |
|||
16 |
Insulation resistance |
1012ΩNormal |
||
17 |
Electric strength |
>1.3KV/mm |
||
18 |
Current resistance |
10A |
||
19 |
Anti-peel strength |
1.4N/mm |
||
20 |
Solder Mask Abrasion |
>4H |
||
21 |
Thermal Shock |
260℃ 10S |
||
22 |
Flame-retardant grades |
94V-0 |
||
23 |
Off test voltage |
50-300V |
||
24 |
Conductive Ink Resistance |
<200Ω |
||
25 |
Peel able Solder mask |
Easy Peeling |
||
26 |
Surface |
OSP FLUX, HASL, GOLD, etc |
||

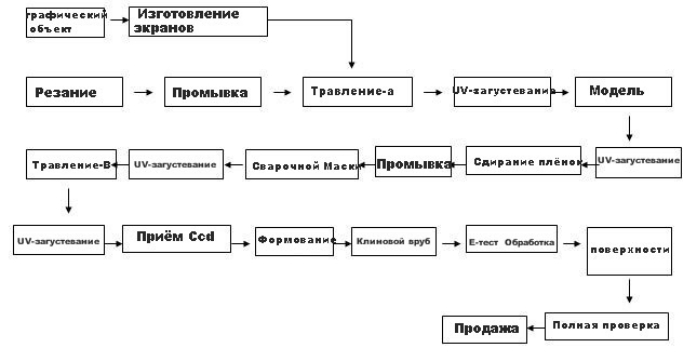

Техническая Схем
