Multi-layer Board Main Application:
Telecom、Computer Peripheral、Aero Industry

						HD-001

						HD-002

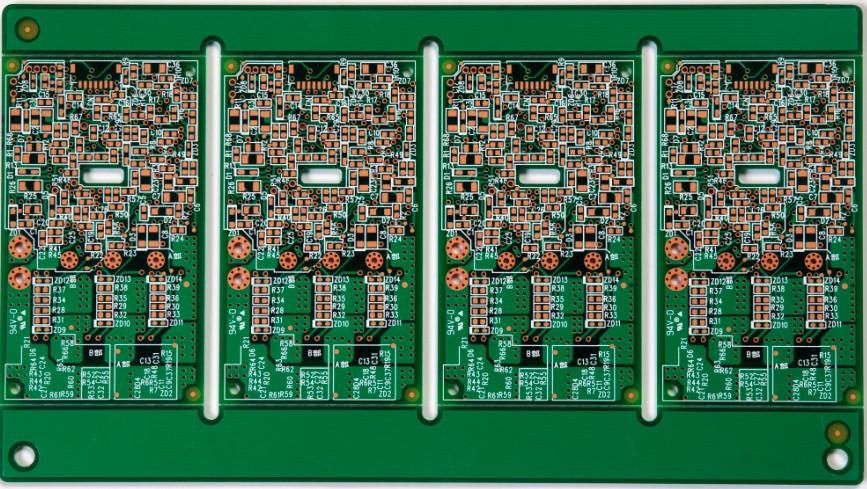

						HD-003
					Plant
  |

Technical Capacity
|
						 Layer:  |

						 4-46  |

|
						 Diameter of mechanical drilling  |

						 Min. plating hole  |

|
						 Line/Space on inner layer  |

						 0.075 mm/0.075mm (H
						OZ)  |

|
						 Line/Space on outer layer  |

						 0.1/0.1mm (1 OZ )  |

|
						 Impedance  |

						 +/- 10%  |

|
						 Aspect Ratio  |

						 Max: 12:1  |

|
						 Delivery Panel Size:  |

						 Max. 570mm×508mm Min:50×50mm  |

|
						 Board Thickness  |

						 <128mil(3.2mm)  |

|
						 Core Material Thickness  |

						 Min. 0.1mm  |

|
						 Pitch  |

						 Min. Distance between
						SMT pads : 0.3mm  |

|
						 Board Thickness:  |

						 ±10%
						(Thickness≥0.8mm)  |

|
						 Base copper thickness on inner layer  |

						 H~6 OZ  |

|
						 Outer layer copper thickness  |

						 T~2Oz  Multilayer  |

|
						 Etching tolerance of inner/outer layer  |

						 ±20%  |

|
						 Hole diameter tolerance  |

						  ± 0.05mm for NPTH  |

|
						 Tolerance for hole position  |

						 ±0.075 mm  |

|
						 Hole wall roughness (Max)  |

						 0.050mm  |

|
						 Size for plated abnormal (Max)  |

						 4.5*6.0mm  |

|
						 Drilled long slot size (Min.)  |

						 0.5mm  |

|
						 Shape tolerance for drilled long slot  |

						 Width tolerance:
						+/-0.05mm  |

|
						 Long slot position tolerance  |

						 +/-0.1mm  |

|
						 Hole distance ( different nets)  |

						 MIN:0.5mm  |

|
						 Hole wall copper thickness (via)  |

						 ≥25um  |

|
						 Average copper thickness in holes  |

						 30um  |

|
						 Layer Misalignment  |

						 0.1mm  |

|
						 Hole position precision on outer pattern (Min)  |

						 ±0.075 mm  |

|
						 Tolerance from pattern to pattern (min)  |

						 ±0.05mm  |

|
						 Min. Misalignment for solder mask  |

						 ±0.035mm  |

|
						 Solder mask thickness  |

						 Min:10um(on line)    |

|
						 Min. Solder mask bridge width  |

						 0.08mm  |

|
						 Hole diameter for plugged hole  |

						 0.2mm~0.65mm  |

|
						 Plugging of board with solder mask on 2 sides: min.  |

						 80%  |

|
						 Tin thickness for HASL  |

						 1~40um  |

|
						 Nickel thickness for immersion gold  |

						 3~8um  |

|
						 Gold thickness for immersion gold  |

						 0.05~0.1um  |

|
						 OSP thickness  |

						 0.2~0.4um  |

|
						 Text in Solder mask  |

						 Height: 1.0mm Width: 0.15mm  |

|
						 Legend Printing  |

						 Height:0.8 mm Width:0.8 mm  |

|
						 Impedance Controlled  |

						 +/- 10%  |

|
						 Surface Treatment  |

						 Hot Air leveling (HASL),
						HASL Lead-free, immersion gold, plated hard gold, OSP
						(Organic Solder Protection), Immersion Silver,flash gold  |

|
						 Contour tolerance  |

						 ±0.1mm  |

|
						 Min Routed arc for inner angle  |

						 0.4mm  |

|
						 Min. distance from pattern to routed edge  |

						 0.25mm  |

|
						 Depth tolerance for deep routing  |

						 +/-0.15mm  |

|
						 V Cut Angle:  |

						 15°/25°/30°/60°  |

|
						 Angle tolerance for V-Cut  |

						 ±10°  |

|
						 Board Thickness for V-Cut  |

						 0.5mm~ 2.4 mm  |

|
						 E-Test condition:  |

						 50-300V  |

|
						 Isolation resistance:  |

						 With test adapter: 2MΩ-100MΩ  |

|
						 Conductive resistance:  |


  |

|
						 Density of test grid: Min.  |

						 50 mil  |

|
						 Pitch for test pad: Min  |

						 for test with adapter
						14mil  |
